材料

高強度鋼板HQ60/5mm

臂架截面

四邊形

起伏角度

0°-70°(相對水平面)

作業工況

最大作業高度

24m

最大作業高度時作業幅度

2.6m

最大作業幅度

11.5m

最大作業幅度時作業高度

11.2m

回轉

雙向360°連續回轉

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5-10mm

支腿跨距

縱向（mm）：5500，橫向（mm）：4000

液壓鎖

四個支腿都帶雙向液壓鎖

后支腿頻閃燈

黃色；兩只

車廂

材料

優質碳鋼及型材，鋪3㎜防滑花紋鋼板

工具箱

1200*400*500；模具沖壓門，帶不銹鋼門鎖

圍欄

Φ20不銹鋼管

踏步

駕駛室側帶上下踏步

側、后防護

優質碳鋼冷彎型材；強度高

輪罩

注塑模具成型，美觀，強度高

轉臺

立臂

低合金鋼板拼焊組成

回轉支承

單排四點接觸球式帶外齒，QWD 011.40.900

減速機

行星齒輪傳動式，IHKN4B64E

馬達

軸向柱塞馬達；XM-F40

吊籃

額定載荷

≤200Kg

尺寸

長X寬X高（mm）：1080X620X1100

調平形式

外置拉桿機械調平

保險帶

一副

調平裝置

機械調平，拉桿外置

液壓系統

液壓油箱

80L；帶液位表

齒輪泵

定量泵，流量32ml/r

工作壓力

帶壓力表；16MPa

液壓閥組

集成電磁閥組

油缸

15只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

操作系統

支腿

手動操作，各支腿可單獨可調，上下車互鎖

操作方式

手動和電動結合

臂架動作

轉臺和吊籃電動雙位操作

發動機啟動、熄火

轉臺和吊籃雙位操作

發動機油門

手動拉線

油漆

知名品牌油漆；顏色光滑，線條美觀；

標識及標牌

清晰、醒目、永久不褪色

產品商標

江特牌

公告批次

333

產品名稱

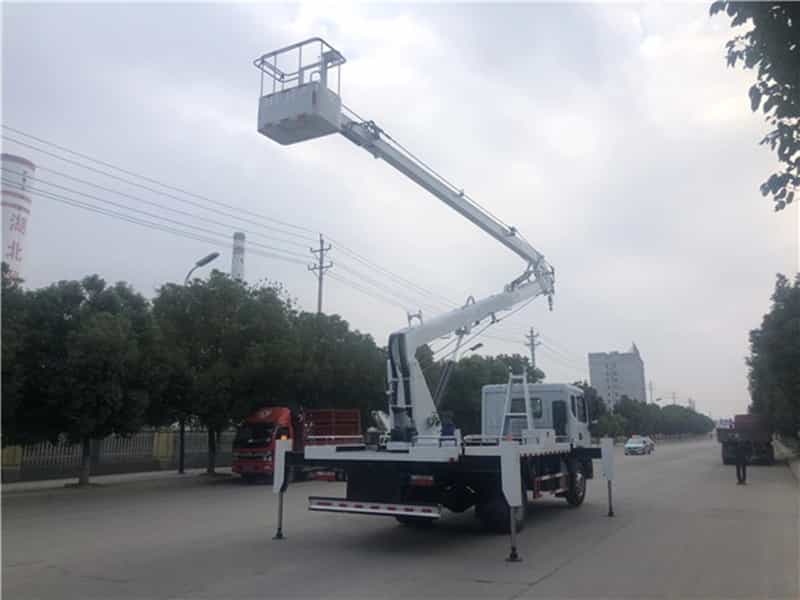

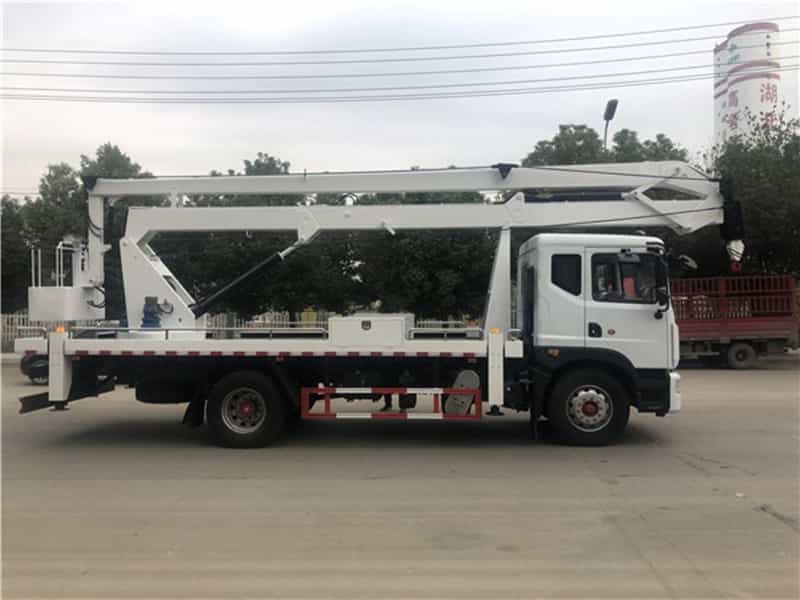

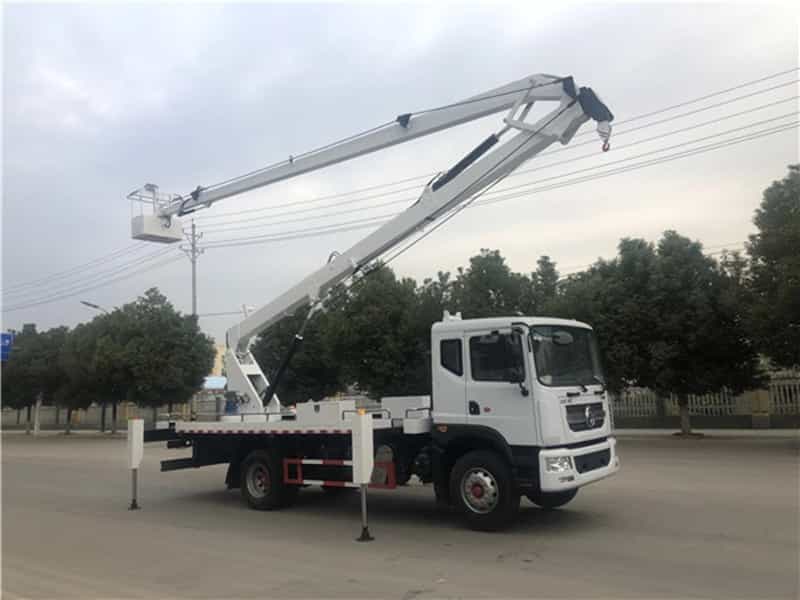

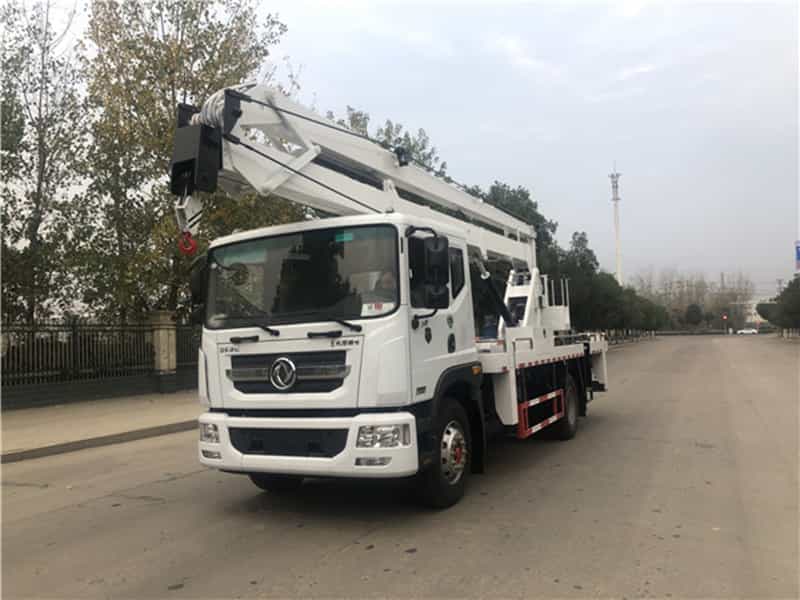

JDF5110JGK24E6型高空作業車

產品號

ZR11Z6H5019

總質量(Kg)

11400

罐體容積(m3)

整備質量(Kg)

11205

外形尺寸(mm)

9490×2480×3760

駕駛室準乘人數(人)

3

載質量利用系數

接近角/離去角(°)

19/9

前懸/后懸(mm)

1260/2930

軸數

2

軸距(mm)

5300

軸荷(Kg)

3990/7410

最高車速(Km/h)

105

其它

僅采用底盤5300mm軸距;側面防護及后下部防護裝置材料材質:Q235,整體式結構,后下部防護裝置離地高度:480mm;ABS系統生產廠家,型號 :焦作博瑞克控制技術有限公司,J ABS;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業.

【底盤技術參數】

底盤型號

EQ1165LJ9CDE

底盤名稱

載貨汽車底盤（二類）

商標名稱

東風牌

生產企業

東風汽車股份有限公司

外形尺寸(mm)

7020,7880,8080,8380,8857,9707×2380,2425,2490×2845,3225

輪胎數

6

接近角/離去角(°)

19/13,19/17

輪胎規格

9.00R20 16PR,10.00R20 18PR,295/80R22.5 18PR,275/80R22.5 18PR

鋼板彈簧片數

8/10+7

前輪距(mm)

1862,1933,1949

燃料種類

柴油

后輪距(mm)

1806,1865

排放標準

GB3847-2005,GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量(ml)

功率(Kw)

B6.2NS6B210

D4.5NS6B220

D4.0NS6B195

YCS04200-68

CY4SK761

B6.2NS6B230

YCY30165-60

東風康明斯發動機有限公司

東風康明斯發動機有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

東風朝陽朝柴動力有限公司

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

6200

4500

4000

4156

4087

6200

2970

154

162

143

147

145

169

121
